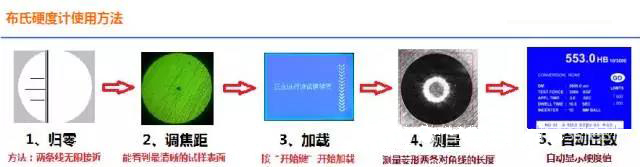

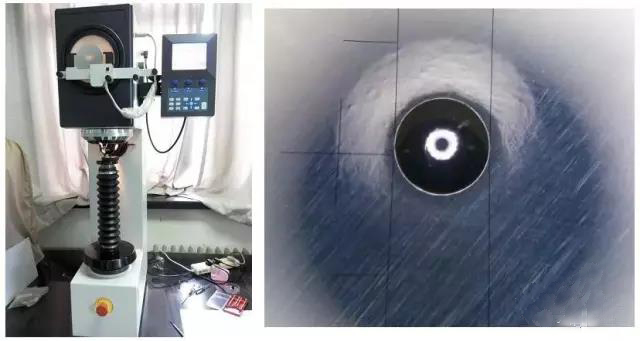

| 標準硬度塊 | 示值允許誤差（相對H） | 示值重復性誤差 |
| ≤125 | 125＜HBW≤225 | ＞225 |
| ±3％ | ±2.5％ | ±2％ |
| 0.03d |
0.025d
|
0.02d |

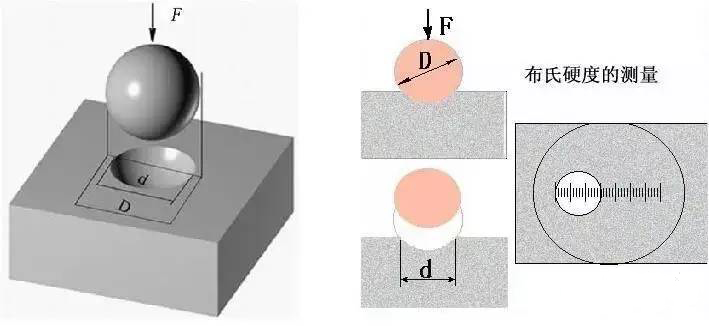

| H—標準塊的標定硬度值 d—壓痕直徑的總平均值 | ||
|

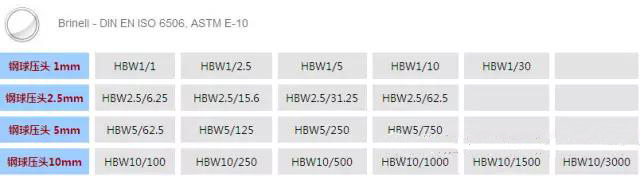

硬度符號
|
壓頭球直徑（mm） | F/D2 | 試驗力N（kg) |
|
HBW 10/3000
|
10 | 30 | 29420(3000) |
| HBW 10/1500 | 10 | 15 | 14710(1500) |
| HBW 10/1000 | 10 | 10 | 9807(1000) |
| HBW 10/500 | 10 | 5 | 4903(500) |
| HBW 10/250 | 10 | 2.5 | 2452(250) |
| HBW 10/125 | 10 | 1.25 | 1226(125) |
| HBW 10/100 | 10 | 1 | 980.7(100) |
| HBW 5/750 | 5 | 30 | 7355(750) |
| HBW 5/250 | 5 | 10 | 2452(250) |
| HBW 5/125 | 5 | 5 | 1226(125) |
| HBW 5/62.5 | 5 | 2.5 | 612.9(62.5) |
| HBW 2.5/187.5 | 2.5 | 30 | 1839(187.5) |
| HBW 2.5/62.5 | 2.5 | 10 | 612.9(62.5) |
| 材料 |
布氏硬度
|
F/D2 |
| 鋼及鑄鐵 | ＜140 | 10 |
| ≥140 | 30 | |
|
銅和銅合金
|
＜35 | 5 |
| 35~130 | 10 | |
| ＞130 | 30 | |
|
輕金屬及其合金
|
＜35 | 2.5 |
| 35~80 | 5,10 | |
| ＞80 | 10 | |
| F—試驗力（kg） | D—球直經(jīng)（mm） | |
